  Les réseaux de neurones

1.1  L’argument physiologique

L’idée du réseau de neurones formels vient de l’étude du cerveau humain. Ce qui suit n’est qu’une vision très schématique du fonctionnement du dit cerveau1.

Le cerveau humain est composé d’un ensemble de cellules appelées neurones. Un neurone est composé d’un noyau, de connexions entrantes (les dendrites) et d’une connexion sortante, l’axone. L’influx nerveux se déplace toujours des dendrites vers le noyau, et du noyau vers l’axone. L’influx transmis dans l’axone est fonction de la valeur de l’influx dans chacune des dendrites. Certaines dendrites peuvent avoir un effet moteur favorisant la transmission d’une information dans l’axone, d’autres au contraire ont un effet inhibiteur qui bloque la transmission de l’influx dans l’axone. Il semble que le noyau agisse comme un sommateur des influx venant des dendrites, en affectant un poids (qui peut être négatif) à chacune d’entre elles. Si la somme des influx est supérieure à un seuil, un influx est transmis dans l’axone. Si la somme est inférieure à ce seuil, aucun signal n’est transmis. Un axone peut, par la suite, soit se subdiviser en plusieurs filaments qui serviront chacun d’entrée à d’autres neurones en se connectant aux dendrites de ces neurones via des synapses, soit attaquer directement un élément moteur (muscle par exemple). McCulloch et Pitts sont les << pères >> du modèle mathématique du neurone [MP43]. On peut le résumer de la façon suivante ; on pose pour un neurone :

Ii∈ ℝ: entrées du neurone
Wi∈ ℝ: poids correspondant à chacune des entrées
θ: seuil
O∈ ℝ: sortie du neurone
f(x): fonction de seuil vérifiant ∀ x, x>θ, f(x)=1 et f(x)=0 sinon.

Alors

O=f(

i
WiIi)

Nous allons dans ce chapitre nous intéresser à différentes techniques mettant en œuvre des réseaux de neurones dans le sens large du terme. Nous allons nous apercevoir qu’il existe de nombreuses approches différentes, ayant des buts différents. Les gens intéressés par le domaine peuvent se reporter, par exemple, à [HKP91] (remarquable) ou [HN90] pour une vision d’ensemble des techniques basées sur les réseaux de neurones, ou en français [DN86] qui est un peu plus ancien, ou l’excellent [BRS91].

1.2  Les mémoires associatives et le modèle de Hopfield

Dans une mémoire associative, nous stockons dans un réseau de neurones un certain nombre de formes et, en fournissant au réseau une partie d’une des formes stockées, nous souhaitons que le réseau reconstitue l’intégralité de la forme stockée.

Un exemple typique d’utilisation d’une mémoire associative est la reconnaissance et la reconstruction d’images. On stocke dans le réseau un certain nombre d’images. Le réseau doit par la suite reconstruire à partir d’un détail qu’on lui fournit l’ensemble de l’image la plus proche de ce détail.

Nous allons détailler dans cette section la façon dont fonctionne une mémoire associative.

1.2.1  Modèle mathématique

Nous allons considérer un réseau comportant N neurones. Tous les neurones sont connectés les uns aux autres2. Chacun des neurones pourra fournir une valeur d’activation +1 ou −1. La valeur d’activation de l’unité i sera donnée par la formule :

OjS(

i
 WjiOi)       (1.1)

où les Wji sont les poids du réseau et où S est la fonction << Signe >> définie par :

S(x)=1 si  x≥ 0,   et  S(x)=−1 si  x<0

Supposons maintenant que nous souhaitions faire évoluer notre réseau. Il est possible de le faire de façon synchrone ou de facon asynchrone. Dans le mode synchrone, tous les éléments du réseau évoluent en même temps en appliquant simultanément l’équation 1.1. Dans le mode asynchrone, les unités évoluent les unes après les autres, de façon aléatoire par exemple. Dans le cas des mémoires associatives, il est de coutume d’utiliser le mode asynchrone de préférence au mode synchrone.

1.2.2  Mémorisation d’un vecteur binaire

Supposons que nous voulons que notre réseau mémorise le vecteur binaire O1=(O11,O21,…,On1). Ceci signifie que toutes les valeurs Oi1 doivent être stables par application de la transformation 1.1 ; donc, il faut :

∀ jS(

i
 Wji Oi1) = Oj1

Ceci est clairement le cas si nous prenons :

Wji ∝ Oj1 Oi1

Par mesure de simplicité, on pose généralement :

Wji =
1
N
 Oj1 Oi1       (1.2)

On constate que tout vecteur Ok=(Oik) sera, s’il est proche de O1 dans l’espace de Hamming3, << attiré >> vers O1. En effet, soit le terme :

S(

i
 Wji Oik)
=
S(

i
 Oj1 Oi1 Oik)
 =
S(Oj1S(

i
 Oi1 Oik)
 =
Oj1 S(

i
 Oi1 Oik)

Ce terme sera égal à Oj1 si la somme ∑i Oi1 Oik est positive, c’est-à-dire si le nombre de Oik égaux à Oi1 est supérieure à N/2. Donc, pour tout vecteur initial situé à une distance de Hamming4 inférieure à N/2 de Oi1, le réseau évoluera vers O1. O1 est un attracteur. On voit réciproquement que, pour tout vecteur situé à une distance de Hamming supérieure à N/2, le réseau évoluera vers l’attracteur inverse, qui est −O1.

1.2.3  Mémorisation de plusieurs vecteurs binaires

Comment faire pour mémoriser simultanément P vecteurs binaires dans un même réseau ? Il suffit de superposer plusieurs termes de la forme 1.2, ce qui donne pour les poids :

Wji =
1
N

P
k=1
 Ojk Oik

Cette règle est appelée règle de Hebb, ou règle de Hebb généralisée. Un réseau qui utilise la règle de Hebb pour le calcul des poids des connexions et qui effectue la mise à jour des valeurs des unités de façon asynchrone est un modèle de Hopfield.

Il nous reste à montrer que la règle choisie pour calculer les poids vérifie bien les conditions de stabilité pour l’ensemble des vecteurs Ok. Nous voulons donc :

∀ k, ∀ jS(

i
 Wji Oik) = Ojk

Développons rapidement :

S(

i
 Wji Oik)
=
S(

i

1
N


l
 Ojl Oil Oik)
 =
S(
1
N


i
 Ojk Oik Oik  +
1
N


i


l≠ k
 Ojl Oil Oik)
 =
S(Ojk+
1
N


i


l≠ k
 Ojl Oil Oik)

Nous voyons qu’une condition suffisante pour que ce terme soit égal à Ojk est :

1 > |
1
N


i


l≠ k
 Ojl Oil Oik|       (1.3)

Ceci est en général le cas si le nombre de vecteurs stockés P est petit devant le nombre total de neurones N. Nous allons étudier le problème de la capacité de stockage dans la section suivante. Remarquons cependant que si la condition 1.3 est vérifiée, chacun des vecteurs stockés agira comme un attracteur par rapport aux vecteurs proches de lui dans l’espace de Hamming, pour des raisons absolument similaires à celles développées dans la section précédente.

1.2.4  Capacité de stockage

Nous allons dans cette section nous intéresser à la capacité de stockage d’un réseau de Hopfield, c’est à dire au nombre de vecteurs binaires différents qu’il est capable de stocker simultanément en fonction du nombre de neurones5.

Posons :

Tjk=−Ojk
1
N


i


l≠ k
 Ojl Oil Oik

D’après les résultats de la partie précédente, nous savons que les vecteurs binaires sont stables si la condition suivante est vérifiée pour tout j et tout k :

Tjk < 1

Nous allons nous intéresser au cas où tous les vecteurs Ok sont composés de bits aléatoires. Nous allons également considérer que le nombre de neurones N et le nombre de vecteurs stockés P sont grands devant 1. Nous allons tout d’abord calculer la probabilité pe pour qu’un bit j d’un vecteur k ait une valeur incorrecte :

pe=Prob(Tjk>1)

N et P étant grands devant 1, on peut approximer Tjk à 1/N fois la somme de N × P nombres valant aléatoirement 1 ou −1. Il s’agit donc d’une distribution binomiale de moyenne 0 et de variance σ2=P/N. N × P étant grand devant 1, on peut approcher cette loi binomiale par une gaussienne. Dans ce cas, pe se calcule facilement et vaut :

pe=
1
σ



1
e
x2
2

dx

On peut calculer des valeurs numériques de pe pour tout σ.

Réciproquement, si nous fixons pe, il est possible de calculer la valeur de σ. Ainsi, par exemple, si l’on souhaite que la probabilité d’erreur pour un bit6 soit inférieure à 1%, il faut prendre σ=0.185, soit P<0.185N.

Calculons maintenant la condition pour que 99% des bits soient correctement mémorisés, soit (1−pe)N>0.99 puisque chaque vecteur contient N bits. Comme pe sera certainement petit devant 1, on peut faire un développement limité à l’ordre 1 et ramener cette condition à pe<0.01/N. Ceci impose que σ=P/N tend vers 0 quand N tend vers l’infini. On peut donc faire un développement asymptotique de log(pe) et on obtient :

log(pe) ≈ −log2 −
N
2P
 −
1
2
 logπ −
1
2
 log(N/2P

La condition pe<0.01N devient, en passant au log :

log(pe)<log(0.01) − log(N)

Ce qui nous donne donc, en ne gardant que les termes principaux en N :

P<
N
2log(N)

Si l’on souhaite que tous les vecteurs binaires appris soient parfaitement restitués, il faut alors exiger que les NP bits soient restitués avec une probabilité de 99%, soit

pe<
0.01
PN
 donc
N
2P
>log(NP)

En approximant NP par N2 pour N grand, on obtient :

P<
N
4log(N)

Si nous nous résumons, on peut donc dire que le nombre de vecteurs binaires que peut retenir un réseau dépend linéairement du nombre N de neurones (de l’ordre de 0.10× N), à condition que l’on accepte un certain nombre d’erreurs dans la restitution. Si l’on souhaite une restitution proche de la perfection, alors la capacité de mémorisation est de l’ordre de N/log(N).

1.3  Les réseaux à sens unique

Nous allons, dans cette section, nous intéresser à des réseaux constitués de couches de neurones dans lesquels la sortie d’un neurone ne peut alimenter que l’entrée d’un neurone situé dans une couche postérieure et nous allons étudier dans ces réseaux les mécanismes d’auto-apprentissage, ainsi que leurs justifications théoriques. On parle ici d’apprentissage supervisé.

Ces réseaux ne fonctionnent pas sur le principe de mémoire associative. Les poids des connexions sont au départ aléatoires et c’est par un mécanisme essai-erreur-correction que ce type de réseau évolue vers un état stable. Historiquement, les premiers réseaux ayant fonctionné sur ce mécanisme furent les perceptrons, développés par Rosenblatt dès 1958 [Ros58, Ros62]. Mais en 1969, Minsky et Papert [MP69] montreront que les perceptrons ne peuvent s’appliquer que pour des classes d’exemples linéairement séparables. Ainsi, un perceptron ne peut apprendre une fonction de type OU-exclusif. L’intérêt pour les réseaux de neurones disparut un peu, malgré les améliorations apportées au système par la règle de Widrow-Hoff. En effet, on ne savait pas réaliser l’apprentissage pour des réseaux à plus de deux couches. Cette limite disparut dans les années 80 avec la découverte d’une méthode permettant d’étendre la règle de Widrow-Hoff aux réseaux multi-couches. Pour plus de précision, on peut se reporter à [Sou86] ou [Rum86]. Nous allons, dans la suite de cette section, examiner le cas des réseaux à deux couches et à couches multiples. Nous n’étudierons pas les perceptrons.

1.3.1  Les réseaux à deux couches

Nous allons examiner, comme premier exemple, les réseaux à deux couches. Dans ces réseaux, la première couche est appelée couche d’entrée et la seconde couche, couche de sortie. Chaque neurone de la couche d’entrée est raccordé à chaque neurone de la couche de sortie au moyen d’une synapse. Les neurones de sortie additionnent la somme des valeurs que leur envoient les neurones d’entrée en leur affectant un poids.

Mathématiquement, on peut noter7 :

Oj

i
 WjiIi       (1.4)

Au départ, les poids Wji sont quelconques. Le but de la méthode d’apprentissage est de les faire évoluer de façon à ce que le réseau soit capable, étant donné un vecteur d’entrée, de calculer le bon vecteur en sortie.

Le mécanisme utilisé est le suivant : on fournit au réseau un ensemble d’exemples. Chaque exemple est constitué d’un vecteur d’entrée et du vecteur de sortie correct associé. On demande alors au réseau de calculer, pour chaque vecteur d’entrée, son propre vecteur de sortie et on le compare au vecteur correct. En fonction de l’erreur, on modifie les Wji jusqu’à ce que le réseau donne une réponse que l’on estime correcte (c’est-à-dire jusqu’à ce que l’erreur entre le vecteur théorique et le vecteur calculé soit inférieure à une valeur considérée comme raisonnable). Ce type de mécanisme est également appelé apprentissage supervisé, car on << supervise >> l’apprentissage en fournissant des exemples au réseau.

Comment est calculée la modification des poids ? La formule utilisée est la suivante :

Δ Wji = η (Tj − O jIi = η δj Ii

η représente le coefficient d’apprentissage, T le vecteur théorique en sortie, O le vecteur calculé par le réseau en sortie et I le vecteur en entrée et δj = TjOj.

Cette règle est appelée règle du delta (delta-rule par les anglo-saxons).

Nous allons maintenant montrer que cette règle est valable8 et minimise bien l’erreur sur un exemple (I,T). Pour cela, nous allons prouver que la dérivée de la fonction d’erreur du réseau par rapport à chacun des poids est proportionnelle au changement dans les poids préconisés par la règle du delta, affectée du signe moins. Cela prouvera que la règle delta modifie les poids suivant la courbe de plus grande pente sur la surface définie par la fonction d’erreur.

Nous allons tout d’abord poser :

E=
1
2


j
(TjOj)2       (1.5)

E représente l’erreur entre la sortie désirée T et la sortie calculée O. Nous allons maintenant prouver que :

−
∂ E
∂ Wji
 = δjIj

Nous allons décomposer ∂ E/∂ Wji en deux termes :

∂ E
∂ Wji
 =
∂ E
∂ Oj

∂ Oj
∂ Wji
      (1.6)

La première partie indique comment l’erreur change quand la sortie change, et la seconde comment la sortie varie en fonction des poids. Il est maintenant facile de calculer les deux membres. Tout d’abord de l’équation 1.5 nous tirons :

∂ E
∂ Oj
=−(TjOj)=−δj

Comme on pouvait s’y attendre, la contribution d’une unité à l’erreur est proportionnelle à δj. De plus de l’équation 1.4, nous tirons :

∂ Oj
∂ Wji
=Ii

En substituant dans l’équation 1.6,

∂ E
∂ Wji
= − δjIi

QED.

Il nous reste à montrer que cette règle minimise aussi l’erreur totale pour un ensemble (Ip,Tp) d’exemples. L’erreur totale E vaut :

E =

p
 Ep       (1.7)

avec , comme nous venons de le voir :

∂ Ep
∂ Wji
pjIpi       (1.8)

On a alors, à partir de 1.8 et de 1.7 :

∂ E
∂ Wji
=

p
 δpjIpi

On voit donc que l’erreur est minimisée à condition que les poids Wji ne soient pas modifiés entre chaque exemple. Or, c’est précisément ce que fait la règle du delta. C’est là qu’intervient la constante η. En effet, pour η petit, la variation des Wji est négligeable par rapport à la variation de l’erreur et la méthode reste valable.

1.3.2  Les réseaux multi-couches

Un réseau multi-couches est constitué d’une couche d’entrée, d’une couche de sortie et de couches intermédiaires. Un neurone ne peut envoyer son résultat qu’à un neurone situé dans une couche postérieure à la sienne. Un vecteur d’entrée étant donné, on calcule le vecteur de sortie par passes successives à travers les couches.

Enfin, des résultats théoriques montrent que pour tirer parti de ce type de réseau, il faut utiliser des fonctions d’activation non-linéaires. Jusqu’à présent nous avions utilisé comme fonction d’activation l’identité, puisque nous écrivions9 : Oj = ∑i (Wji Oi). Désormais nous poserons :

Nj =

i
(Wji Oi      (1.9)

et

Oj = fj(Nj      (1.10)

f est une fonction non-décroissante et différentiable.

Pour prouver que nous pouvons toujours appliquer une règle du type de la règle du delta, nous allons à nouveau nous intéresser à la dérivée de E par rapport à Wji et essayer à nouveau de montrer que :

Δ Wji ∝ −
∂ Ep
∂ Wji

en prenant pour définition de E l’équation 1.5. Nous allons appliquer la même méthode que précédemment et écrire :

∂ E
∂ Wji
 =
∂ E
∂ Nj
∂ Nj
∂ Wji
       (1.11)

À partir de l’équation 1.9 nous voyons que le second facteur peut s’écrire :

∂ Nj
∂ Wji
 =
∂

k
 Wjk Ok
∂ Wji
=Oi

Nous allons maintenant définir un nouveau δ  :

δj = −
∂ E
∂ Nj

Nous pouvons maintenant réécrire notre équation 1.11 :

−
∂ E
∂ Wji
 = δj Oi

Donc, si nous voulons avoir une règle de gradient, nous devons faire en sorte que nos poids varient suivant une règle du type :

Δj Wji = η δj Oi

Tout le problème est donc maintenant de voir ce que peuvent être les valeurs des δj pour chacune des unités uj du réseau ; nous allons montrer qu’il est possible de calculer récursivement les δj en rétro-propageant les signaux d’erreur à travers le réseau.

Nous allons donc décomposer δj en deux termes :

δj=−
∂ E
∂ Nj
 = −
∂ Ep
∂ Oj
∂ Oj
∂ Nj
        (1.12)

Par l’équation 1.10 on obtient :

∂ Oj
∂ Nj
 = fj(Nj)

Si uj est une unité de la couche de sortie, on peut écrire comme pour un réseau bi-couches :

∂ E
∂ Oj
 = − (TjOj)

Nous trouvons, en remplaçant dans 1.12 :

δj = (Tj − Ojfj(Nj)     (1.13)

et ce, pour toutes les unités uj appartenant à la couche de sortie. Pour les unités n’appartenant pas à la couche de sortie, nous calculons ∂ E/∂ Oj en le décomposant en deux termes :

∂ E
∂ Oj
 =

k

∂ E
∂ Nk

∂ Nk
∂ Oj
  =

k

∂ E
∂ Nk

∂

i
WiOi
∂ Oj
 =

k

∂ E
∂ Nk
 Wkj =  −

k
 δk Wkj

En remplaçant dans 1.12 :

δj=fj(Nj

k
 δk Wkj

Nous pouvons résumer tout cela en trois équations :

Δ Wji = η δj Oi       (1.14)
δj = (Tj − Ojfj(Nj      (1.15)
δj=fj(Nj

k
 δk Wkj       (1.16)

L’équation 1.14 indique la règle à appliquer pour faire varier les poids en fonction du signal d’erreur, 1.15 montre comment on calcule ce signal pour les unités des couches de sortie et 1.16 indique comment calculer ce signal par rétro-propagation pour les unités placées dans les couches cachées.

On voit donc que, dans ce cas, l’application de la règle du delta se fait en deux phases : lors de la première phase, on calcule à partir du vecteur d’entrée le vecteur de sortie. Puis on le compare au vecteur théorique et on en déduit un signal d’erreur δj pour chaque unité de la couche de sortie. Lors de la seconde phase, le signal d’erreur est rétro-propagé à travers le réseau et les changements dans les poids sont effectués pour chacune des couches. On a ainsi implanté une technique de rétro-propagation du gradient.

Les problèmes associés à cette méthode sont les suivants : tout d’abord, la surface définie par la fonction d’erreur dans le cas des réseaux multi-couches n’est pas concave et peut avoir un certain nombre de minima locaux ; une méthode de plus grande pente ne garantit donc pas d’atteindre le minimum absolu. Ensuite, la procédure garantit qu’il y aura apprentissage mais ne dit pas en combien de temps. Enfin, les équations montrent que cette technique préserve la symétrie des coefficients, ce qui n’est souvent pas souhaitable. Nous allons maintenant examiner quelques techniques permettant de régler (partiellement) ces problèmes.

1.4  Astuces techniques

1.4.1  La fonction d’activation

On choisit généralement comme fonction d’activation une fonction de type sigmoïde :

Oj=
1
1+e
−(

i
WjiOij)


θj joue ici un rôle identique à un seuil.

On remarquera que la dérivée de la fonction prend son maximum en 0.5, ce qui veut dire que ce sont les poids proches de 0.5 qui sont les plus modifiés, ou encore que les connexions dont on sait déjà qu’elles sont actives ou inactives (proches de 1.0 ou de 0.0) sont les moins modifiées. Ceci contribue à la stabilité du réseau. On remarquera également que la fonction ne peut atteindre 1.0 ou 0.0 que pour des poids infinis.

1.4.2  Le taux d’apprentissage

On constate, en regardant les équations, que plus le taux d’apprentissage est grand et plus les poids changent vite, ce qui permet un apprentissage rapide. En revanche, une méthode du gradient, pour être stable, nécessite un taux d’apprentissage aussi petit que possible. Il faut donc trouver le taux d’apprentissage le plus grand possible sans provoquer d’oscillation. Une méthode consiste à inclure un terme de momentum et de réécrire l’équation du delta :

Δ Wji(n+1) = η δj Oi + α Δ Wji(n)

α est une constante qui permet de pondérer la variation présente en fonction de la variation précédente. Cela empêche le système d’osciller avec de hautes fréquences.

On peut également faire varier le coefficient d’apprentissage et le coefficient de momentum suivant la règle suivante : on calcule un coefficient de corrélation C(n) par10 :

C(n) = ≪ Δ Wji(n),Δ Wji(n−1) ≫

Si C(n)<0 on prend alors :

η ← 0.01
α ← 0.00

Si au contraire C(n)>0 :

η ← η + δη
α ← α + 0.01

Il est parfois nécessaire de borner α et η. On peut également légèrement améliorer la règle d’apprentissage sur la variation des coefficients en n’augmentant α et η que si C(n) est supérieur d’au moins 5% à sa précédente valeur. Cela stabilise l’apprentissage.

1.4.3  Comment briser la symétrie

Une méthode traditionnellement utilisée pour briser la symétrie du problème consiste à prendre au départ des poids petits mais aléatoires.

1.4.4  Comment éviter les minima locaux

Une méthode pour éviter les minima locaux est d’utiliser un recuit simulé. Le recuit simulé s’inspire, dans son principe, du phénomène de recuit en thermodynamique. Il consiste, très informellement, à introduire une imprécision autour de la courbe de la fonction énergie. De ce fait, les minima locaux, qui sont généralement des << petits creux >> dans la courbe, sont << effacés >> et l’on atteint ainsi le minimum global, avec une certaine imprécision. Une fois que l’on a atteint ce minimum, on réduit lentement le degré d’imprécision et par raffinement successif on atteint, avec la précision maximale, le minimum absolu11.

1.5  Les réseaux de neurones logiques (ALN)

1.5.1  Présentation générale

L’apparition des réseaux de neurones logiques (ALN : Adaptive Logical Network en anglais) remonte au milieu des années 70. Il s’agit également de réseaux fonctionnant en apprentissage supervisé : des exemples sont présentés au réseau, une sortie est calculée, on compare la sortie calculée à la sortie théorique et on modifie en conséquence le réseau, jusqu’à ce que l’on soit satisfait de l’apprentissage. Cependant, la structure des réseaux logiques est complètement différente de celle des réseaux utilisant des techniques de rétro-propagation du gradient.

Un neurone dans un ALN est une porte logique à deux entrées (gauche et droite) booléennes et une sortie booléenne. Cette porte peut être une porte OU dont la sortie est le résultat du OU logique entre les deux entrées, une porte ET (la sortie est le résultat du ET logique entre les deux entrées), une porte DROITE (la sortie est la valeur de l’entrée de droite) ou une porte GAUCHE (la sortie est la valeur de l’entrée de gauche). Un réseau de neurones logiques est un arbre binaire où chaque nœud est un neurone élémentaire. Un réseau de profondeur n calcule donc 1 bit en sortie en fonction de 2n−1 bits en entrée. Ainsi, le réseau représenté sur la figure 1.1 permettrait, par exemple, de calculer le bit de parité d’un octet (8 bits).

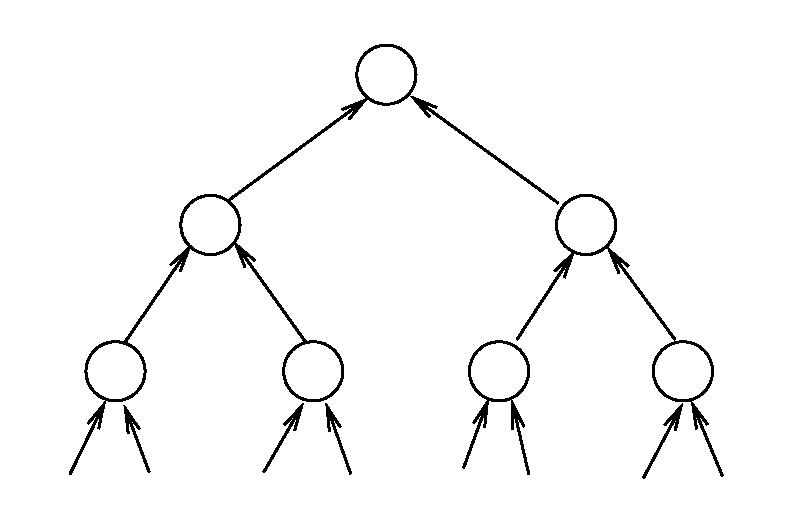

Figure 1.1: Exemple d’ALN à 8 entrées

L’ensemble des résultats présentés dans ce chapitre dérivent des travaux et des articles du professeur William Armstrong et de son équipe [ALLR90, AG79, ALLR91].

1.5.2  Apprentissage

L’apprentissage dans les réseaux logiques se fait par la modification des fonctions des portes logiques. Au début, la valeur des fonctions des portes logiques est aléatoire. Puis, par présentation d’exemples et comparaison de la sortie théorique et de la sortie calculée, on modifie la valeur des fonctions de certaines portes. Le problème est de déterminer quelles sont les portes dont la fonction doit être modifiée, et comment la modifier.

La première notion que l’on peut définir est celle de responsabilité. Un nœud est dit responsable si le changement de sa valeur de sortie change la valeur de la sortie du réseau, toutes les autres sorties restant les mêmes (sauf, bien sûr, celles dépendant directement du nœud modifié). On peut donc définir récursivement, en partant de la racine de l’arbre, la responsabilité d’un nœud : ainsi, considérons un nœud ET qui est responsable. Si une entrée x de ce nœud vaut 0, alors la valeur de l’entrée opposée est sans importance. En revanche, si la valeur de x est 1, alors le nœud fils relié à l’autre entrée est responsable de la valeur de sortie12.


Fonction(0,0)(0,1)(1,0)(1,1)
ET0001
OU0111
GAUCHE0011
DROITE0101
Tableau 1.1: Valeur de sortie en fonction des entrées

Il faut également remarquer (table 1.1) que le type de la fonction n’a de l’influence que lorsque l’entrée est (0,1) ou (1,0). C’est donc seulement pour ces valeurs en entrée que l’on peut adapter la valeur de sortie, et donc la fonction. Une technique simple consiste à associer, pour chaque neurone, à l’entrée (0,1) un compteur C01 et à l’entrée (1,0) un compteur C10. En phase d’apprentissage, lorsque l’entrée est (0,1), que le neurone est responsable et que la sortie théorique est 1, alors le compteur est incrémenté ; si la sortie théorique est 0, alors le compteur est décrémenté. On applique le même algorithme pour le compteur C10 et l’entrée (1,0). À chaque étape, la sortie d’un neurone est calculée à partir de la valeur des deux compteurs. Si les compteurs sont positifs tous les deux, alors le neurone se comportera comme un OU. Si les deux compteurs sont négatifs, alors le neurone se comporte comme un ET. Si le compteur C01 est positif et le compteur C10 négatif, alors la fonction du neurone est la fonction DROITE ; symétriquement, si le compteur C10 est positif et le compteur C01 négatif, la fonction est GAUCHE. On obtient ainsi un système auto-adaptatif qui tend à récompenser les neurones qui se comportent bien et à punir les neurones qui se comportent mal13.

Malheureusement, cette technique se révèle en pratique trop simple ; elle a, en effet, tendance à entraîner le réseau vers un optimum local. D’autres techniques ont été développées, basées sur une notion de responsabilité heuristique d’un nœud et non plus sur la responsabilité << simple >>. Elles sont décrites dans [ALLR90, AG79, Arm76]. On peut rapidement indiquer la plus simple : le nœud situé à la racine de l’arbre est toujours heuristiquement responsable. Si un nœud est heuristiquement responsable et qu’une de ses entrées n’est pas égale à la valeur de sortie désirée du réseau, alors cette entrée est une erreur. Si le signal de droite est une erreur, alors le nœud de gauche est heuristiquement responsable. Chaque neurone mémorise la dernière valeur du signal d’erreur pour chaque entrée ; le nœud de gauche est également responsable si le signal de droite n’est pas une erreur, mais est égal au dernier signal d’erreur pour l’entrée droite. Bien entendu, la responsabilité heuristique du nœud de droite est déterminée symétriquement. Cette stratégie est appelée par le professeur Armstrong the latest error strategy. Avec cette technique, on améliore considérablement les capacités d’apprentissage des réseaux.

1.5.3  Apprentissage de fonctions numériques

Les réseaux logiques ne sont pas limités à l’apprentissage de fonctions logiques. Ils peuvent également apprendre des fonctions de variables entières ou discrètes, à valeurs entières ou discrètes. La méthode naïve, qui consiste à coder en base 2 les valeurs d’entrée et de sortie, est cependant insuffisante. En effet, par un semblable mécanisme, on ne différencie pas les bits de poids faibles des bits de poids forts. Or il est clair que la présence ou l’absence d’un bit de poids fort est plus importante que la présence ou l’absence d’un bit de poids faible. Il faut donc raffiner la méthode. On commence tout d’abord par effectuer une quantification en k niveaux des valeurs d’entrée14. La phase suivante est un peu plus complexe ; on prend la première valeur de quantification et on lui associe un vecteur aléatoire d’un espace de Hamming de dimension n. Récursivement, si j’ai associé aux i−1 premières valeurs de quantification, un vecteur de mon espace de Hamming, j’associe à la i-ème valeur de quantification un vecteur aléatoire du même espace de Hamming se trouvant à une distance de Hamming p du vecteur associé à la valeur i−1 (cette technique de codage est décrite dans [SS90]). L’intérêt de cette méthode est qu’elle maintient une relation de localité dans l’espace de Hamming entre deux éléments proches au sens de la distance euclidienne, tout en supprimant le problème lié aux bits de poids forts et de poids faibles. On utilisera le même mécanisme pour coder les valeurs de sortie du réseau. Il faut cependant se rappeler qu’un réseau logique ne pouvant fournir qu’un seul bit en sortie, il faudra utiliser autant de réseaux qu’il y aura de bits utilisés pour coder la variable de sortie.

Le choix des valeurs de n et de p est complexe. n doit être suffisamment grand pour garantir l’unicité des vecteurs de l’espace de Hamming codant les niveaux de quantification, mais pas trop grand car cela augmente la taille des arbres et donc les temps de calcul. Ce problème est particulièrement critique pour le codage de la valeur de sortie, car ajouter un bit dans le codage de la variable de sortie revient à rajouter un arbre entier. De même, le choix de p doit répondre à deux contraintes. D’une part p doit être suffisamment petit pour conserver le concept de localité ; deux vecteurs pris au hasard dans un espace de Hamming de dimension n ont une distance moyenne de n/2, donc p doit être assez nettement inférieur à n/2. D’autre part, il est intéressant de choisir pour la variable de sortie une valeur de p relativement grande ; en effet, si la valeur de sortie calculée par le réseau est différente de tous les vecteurs servant à coder les variables de quantification, on choisit le vecteur le plus proche au sens de la distance de Hamming. Plus les vecteurs de codage sont éloignés les uns des et autres et plus le décodage basé sur la méthode de distance minimale est efficace.

1.5.4  Avantages des ALN

Les ALN présentent un certain nombre d’avantages par rapport à l’approche des réseaux à rétro-propagation du gradient :

Apprentissage paresseux :
on n’a besoin de s’intéresser qu’aux parties de l’arbre qui sont responsables. Les autres sont sans intérêt, d’où un gain de temps certain.
Évaluation paresseuse :
lorsque le réseau est appris, on peut utiliser des techniques d’évaluation paresseuse pour améliorer la vitesse de calcul. Ainsi, lorsque l’on a calculé la valeur de l’entrée gauche d’un neurone ET, et que cette valeur est 0, il est inutile d’évaluer le sous-arbre de droite. De même pour une porte OU, si la valeur est 1, alors il est également inutile d’évaluer le sous-arbre de droite. On gagne ainsi un temps précieux dans l’évaluation.
Pouvoir de représentation :
les ALN ont la capacité de pouvoir représenter sans difficulté des fonctions présentant des discontinuités, ou dont la dérivée présente une discontinuité. Les réseaux utilisant des sigmoïdes << arrondissent >> les discontinuités des fonctions.
Possibilité d’implantation hardware :
une fois qu’un apprentissage est terminé, il est possible de construire un réseau électronique reprenant l’architecture logique apprise. De semblables réseaux ont des vitesses de calculs incomparablement supérieures à n’importe quel autre système, le calcul d’une valeur s’évaluant en nanosecondes !
Insensibilité aux perturbations :
une des caractéristiques essentielles des ALN est leur insensibilité aux perturbations. Supposons que nous disposions d’un réseau aléatoire et que nous introduisions un bruit sur chacune des entrées i.e., la probabilité qu’un bit soit changé en son opposé est p. Quelle est l’influence sur la couche suivante ? Il est aisé de prouver que la probabilité est pp2/4. En effet, la probabilité de changement pour une porte ET ou OU est pp2/2 et pour une porte DROITE ou GAUCHE est p15. Donc, la probabilité que la valeur d’un bit soit changé dans la couche n est donnée par la loi : pn+1= pnpn2/4 avec p0=p. On peut voir dans la table 1.2 une évaluation numérique de cette loi (en abscisse, nombre de couches, en ordonnée probabilité p de modification de chaque bit dans la couche d’entrée).

 2468101214161820
1.00.600.450.360.300.260.230.200.180.170.15
0.80.540.410.330.280.240.220.190.180.160.15
0.60.440.360.300.260.230.200.180.170.150.14
0.40.330.280.240.210.190.170.160.150.140.13
0.20.180.160.150.140.130.120.120.110.100.10
Tableau 1.2: Mesure d’insensibilité d’un ALN

On constate donc que les ALN sont très insensibles au bruit, et que cette insensibilité est d’autant plus grande que l’arbre est profond. Or, la reconnaissance de forme s’appuie sur cette propriété fondamentale : une petite perturbation des entrées doit peu modifier la sortie. L’insensibilité remplace dans les ALN la continuité que l’on trouve dans les réseaux à rétro-propagation.

L’approche des ALN est relativement peu connue aujourd’hui et mérite pourtant une grande attention. Ils permettent de réaliser des implantations rapides et des simulations efficaces, car uniquement en nombres entiers. Nous nous sommes attardés sur ce sujet car il est peu décrit dans la littérature classique, particulièrement en langue française. Espérons que cet oubli sera rapidement réparé.

1.6  Les réseaux de Kohonen

1.6.1  Principes généraux

Les réseaux de Kohonen sont des réseaux à apprentissage non supervisé.

Nous n’en dirons qu’un mot rapide. On peut se reporter pour plus de détails à [Koh88].

Dans un réseau de Kohonen, il n’y a pas apprentissage par présentation d’exemple, mais auto-adaptation à des stimuli d’entrée. Le réseau est constitué de deux couches seulement. Chaque neurone de la couche d’entrée alimente tous les neurones de la couche de sortie, et tous les neurones de la couche de sortie sont connectés entre eux (figure 1.2).

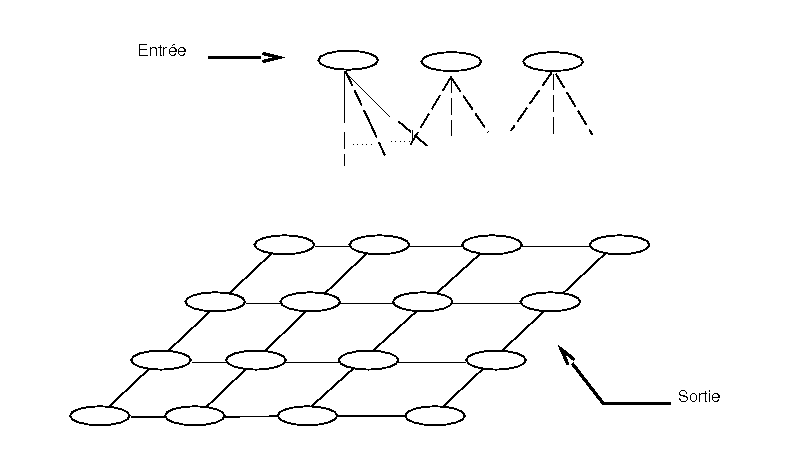

Figure 1.2: Carte de Kohonen

Un seul neurone de la couche de sortie est actif lorsqu’une entrée est présentée. Le principe général d’un réseau de Kohonen est de faire une classification des entrées et de fournir une sortie qui soit la même pour des entrées proches.

1.6.2  Calcul de la valeur de sortie

Notons xi les valeurs en provenance de la couche d’entrée (couche 1). On pose pour chaque neurone j de la couche de sortie (couche 2) :


Ej(n)=


icouche 1
Wijxi
    (1.17)
Vj(n)=


kcouche 2
A(j,k)Sk(n−1)
    (1.18)
Sj(n)= f(Ej(n)+Vj(n))     (1.19)
Dj=


icouche 1
 (xiWij)2
    (1.20)
ptel que
 Dp =

min
kcouche 2
 Dk
    (1.21)
Wij :
matrice des poids des connexions entre la couche 1 et la couche 2.
A(j,k) :
fonction d’atténuation. La valeur de A(j,k) est fonction de la distance d(j,k) du neurone j au neurone k dans la carte de sortie. La valeur de A(j,k) en fonction de la distance d est représentée sur la figure 1.3.

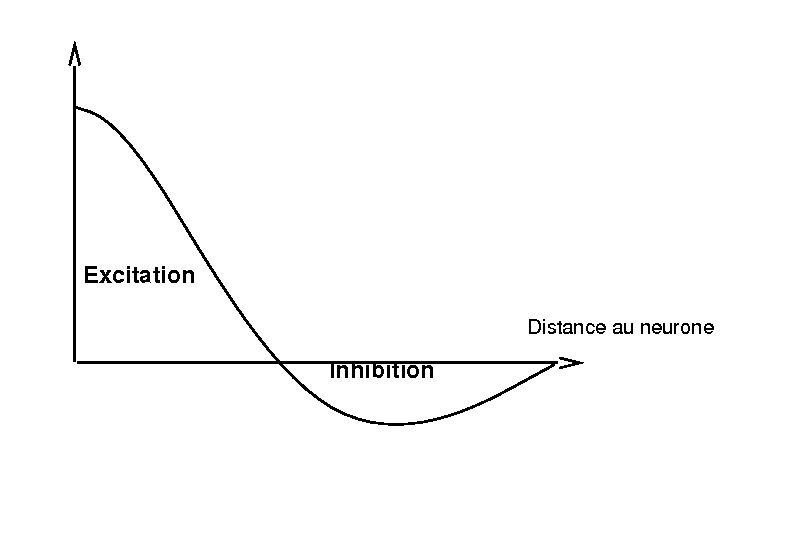

Figure 1.3: Fonction d’atténuation

La fonction renforce l’influence des neurones très proches, considère les neurones plus éloignés comme inhibiteurs, les neurones très éloignés n’ayant aucune influence.
f(x) :
fonction sigmoïde.
Ej(n) :
influence des neurones de la couche d’entrée sur le neurone j de la couche de sortie à l’étape n.
Vj(n) :
influence des autres neurones de la couche de sortie sur le neurone j de la même couche à l’étape n.
Sj(n) :
état du neurone j de la couche de sortie à l’étape n.
Dj :
distance quadratique entre le vecteur d’entrée et le vecteur pondération.
p :
neurone qui sera actif. p est le neurone pour lequel la distance, entre le vecteur pondération et le vecteur d’entrée, est la plus faible.

Le mécanisme est donc très simple. On présente au réseau un exemple et il calcule quel neurone en sortie sera actif.

1.6.3  Apprentissage

L’apprentissage a pour but d’améliorer les capacités de discrimination du réseau. La formule de modification des poids des coefficients est :

Wij(k)=Wij(k−1)+ η (xiWij(k−1))

Seul le neurone excité et ses voisins modifient leur poids. Les voisins d’un neurone j sont les neurones se trouvant à l’intérieur d’un cercle de rayon R autour de j.

Au début de l’apprentissage, les valeurs de R et η sont relativement grandes. On diminue ces valeurs pendant l’apprentissage de façon à rendre le réseau aussi discriminant que possible.

1.7  Conclusion

Depuis quelques années, les réseaux de neurones ont connu une popularité croissante, pour devenir aujourd’hui un des sujets de recherche les plus courus. Il faut noter que l’approche connexionniste est complètement différente de l’approche traditionnelle. L’approche classique consiste à trouver un algorithme performant et à utiliser le langage et le processeur adaptés. Elle conduit à affirmer : je dispose d’une solution algorithmique du problème P qui nécessite n opérations. Le mécanisme connexionniste conduit, au contraire, à des propositions du style : l’architecture A du réseau d’automates de type T, agrémentée de la formule F de calcul des coefficients d’interaction permet de résoudre le problème P.

L’approche connexionniste semble bien adaptée à des problèmes d’optimisation ou de reconnaissance de formes. Des exemples d’utilisations réussies de réseaux de neurones ont été donnés par Hopfield et Tank en optimisation (programmation linéaire par exemple), électronique (conversion analogique numérique), traitement du signal, et par d’autres équipes dans le domaine des jeux (Tic-tac-toe, Backgammon), de la reconnaissance de caractères, et des systèmes experts (diagnostic médical).

L’approche connexionniste présente plusieurs avantages : le premier est que la connaissance est distribuée dans le réseau et que la panne d’une partie du réseau n’empêche pas forcément l’ensemble du système de fonctionner (quand il ne s’agit pas d’une simulation sur une machine classique, ce qui est en général le cas).

Surtout, ces systèmes ont une capacité à la généralisation16. Comme l’ont montré plusieurs équipes, lorsque le réseau a appris certaines formes (des lettres par exemple), il est capable de reconnaître ces mêmes formes légèrement déformées, sans qu’il soit besoin de refaire un apprentissage. Enfin, la solution d’un problème peut, pour certains types de réseaux, être donnée de façon quasi-instantanée, puisqu’il suffit d’effectuer une passe à travers le réseau.

Les réseaux neuronaux ne résoudront pas, du jour au lendemain, l’ensemble des problèmes de l’informatique. En particulier, on doit toujours prendre soin de comparer les résultats obtenus avec les réseaux de neurones formels et les résultats obtenus par des méthodes classiques (statistiques par exemple) et se méfier des phénomènes de mode qui accompagnent chaque nouvelle méthode. Il s’agit cependant d’un champ de recherche complètement nouveau, et d’une approche absolument différente qui mérite d’être examinée avec intérêt.

Leur développement ne pourra se faire que par un développement conjoint des méthodes théoriques et des moyens de calcul (circuits VLSI adaptés). Le nombre croissant de conférences et de publications, aussi bien dans les revues d’informatique que d’électronique, semble montrer que le sujet est pris très au sérieux actuellement.


1
On peut se reporter à l’excellent recueil d’articles [pls87] pour plus de précisions.
2
Le modèle élémentaire de McCulloch et Pitts est légèrement modifié. On remplace la fonction de seuil f par la fonction << Signe >>. D’autre part, les entrées d’un neurone étant les sorties des autres neurones, on remplace les Ii par des Oi.
3
Un espace de Hamming de dimension n est formé par l’ensemble des vecteurs u=(ui)i=1,nui peut prendre deux valeurs, ici −1 ou 1.
4
La distance de Hamming de deux vecteurs u= (ui)i=1,n et v= (vi)i=1,n d’un espace de Hamming est égal au nombre de positions où les coordonnées des vecteurs u et v diffèrent.
5
On peut trouver de plus amples résultats sur les capacités des réseaux de Hopfield dans [MPRV87].
6
Il faut cependant noter que si 99% des bits sont bien stables initialement, on ne sait rien de ce qui se passera dans le réseau une fois que ces bits auront changé de valeur. Un effet d’avalanche peut parfaitement se produire, rendant l’ensemble du réseau inutilisable. On peut montrer (voir [HKP91]) que, pour éviter ce problème, on doit poser P<0.138N.
7
Nous verrons réapparaître le seuil plus loin. Pour l’instant, nous le négligeons.
8
Il faut bien entendu que la fonction n’ait qu’un seul minimum.
9
La formule qui suit est correcte. Le terme Oi à droite de l’égalité était bien Ii dans le paragraphe précédent, mais dans un réseau multi-couches, l’entrée d’une couche est la sortie de la couche précédente.
10
Rappel : Si A et B sont deux matrices, ≪ A,B ≫ = ∑i,j aijbij
11
Voir les machines de Boltzmann, [HKP91], chapitre 7.1.
12
Responsable ne doit pas être pris dans le sens de coupable, mais bien dans le sens de << a une influence directe sur >>.
13
On remarquera la similitude avec les techniques d’apprentissage numérique des fonctions d’évaluation pour les algorithmes de jeux. Le problème est le même : trouver dans une fonction complexe quelles sont les parties à récompenser ou à punir, en fonction du comportement global du système.
14
Par exemple, si l’on décide d’étudier la fonction x2 sur l’intervalle [0,1[, on quantifie le problème en un certain nombre de niveaux k. Si k=4, les quatre valeurs 0, 1, 2 et 3 représenteront les nombres 0, 0.25, 0.50 0.75. k doit être d’autant plus grand que l’on veut une plus grande précision.
15
Il est facile de vérifier le résultat en énumérant les conditions de changement de la valeur d’un bit en sortie, en fonction de la valeur des bits en entrée.
16
Cependant, la faculté de généralisation est essentiellement empirique : rien ne garantit que la généralisation obtenue correspond bien à la généralisation souhaitée.

Références

[AG79]
William Armstrong and Jan Gecsi. Adaptation algorithms for binary tree networks. IEEE transactions on systems, man and cybernetics, 9(5), 1979.
[ALLR90]
William Armstrong, Jiandong Liang, Dekang Lin, and Scott Reynolds. Experiments using parsimonious adaptative logic. Technical Report TR 90-30, University of Alberta, Edmonton, Alberta, Canada, 1990.
[ALLR91]
William Armstrong, Jiandong Liang, Dekang Lin, and Scott Reynolds. Experience using adaptative logic networks. In Proceedings of the IASTED International Symposium on Computers, electronics, communication and control, 1991.
[Arm76]
William Armstrong. Adaptive boolean logic element. US patent 3 934 231, January 1976.
[BRS91]
P. Bourret, J. Reggia, and M. Samuelides. Réseaux neuronaux. Teknea, 1991. ISBN : 2977100160.
[DN86]
E. Davalo and P. Naim. Des réseaux de neurones. Eyrolles, 1986.
[HKP91]
John Hertz, Anders Krogh, and Richard G. Palmer. Introductions to the theory of neural computing. Addison Wesley, 1991. ISBN: 0-201-51560-1.
[HN90]
Robert Hecht-Nielsen. Neurocomputing. Addison-Wesley, 1990. ISBN: 0-201-09355-3.
[Koh88]
Teuvo Kohonen. Self organization and associative memory. Springer Verlag, 1988. ISBN: 0-387-51387-6.
[MP43]
W. S. McCulloch and W. A. Pitts. A logical calculus of the ideas immanent in nervous activity. Bulletin of mathematics and biophysics, 5, 1943.
[MP69]
Marvin Minsky and Seymour Papert. Perceptrons : an introduction to computational geometry. MIT Press, 1969. ISBN: 0-262-63111-3.
[MPRV87]
R. J. McEliece, E.C. Posner, E.R. Rodernich, and S.S Venkatesh. Capacity of the hopfield associative memory. IEEE transaction on information theory, 33:461–482, 1987.
[pls87]
Bibliothèque pour la science. Le cerveau. Payot, 1987. ISBN 2-902918-24-0.
[Ros58]
F. Rosenblatt. The perceptron: a probabilistic model for information storage and organization in the brain. Psychoanalysis review, 65, 1958.
[Ros62]
Fred Rosenblatt. Principles of neurodynamics. Spartan Books, 1962. LC Card Number: 62012882 /L/r85.
[Rum86]
David E. Rumelhart. Parallel Distributed Processsing : Explorations in the Microstructure of cognition, Volume 1 : Foundation, chapter Learning internal representations by error propagation. MIT Press, 1986. ISBN: 0-262-18120-7.
[Sou86]
Françoise Fogelman Soulié. Learning in automate networks. In Artificial intelligence. CIIAM, 1986.
[SS90]
Derek Smith and Paul Stanford. A random walk in hamming space. In Proceedings of the International Joint Conference on Neural Networks, volume 2, 1990.

Retour à ma page principale

Le téléchargement ou la reproduction des documents et photographies présents sur ce site sont autorisés à condition que leur origine soit explicitement mentionnée et que leur utilisation se limite à des fins non commerciales, notamment de recherche, d'éducation et d'enseignement.
Tous droits réservés.

Dernière modification: 09:48, 22/02/2024
