Le piège à souris

This page is also available in english.

Il n'y a pas beaucoup de maisons qui ne soient, un jour ou l'autre, victimes de l'invasion de ce sympathique rongeur. C'est tout particulièrement le cas chez moi, qui habite dans une zone plutôt rurale.
Tous les magasins de bricolage, jardineries, et autres proposent évidemment de nombreuses solutions pour en venir à bout, mais elles présentent toutes un ou plusieurs inconvénients:

• Les nasses permettent en principe de les capturer sans les tuer. (J'ai personnellement beaucoup de mal à tuer des souris depuis que l'une d'entre elles, pourtant sauvage, soit venu me rendre régulièrement visite sur mon bureau, s'installant sous mon écran et me regardant travailler tous les soirs.) Mais les souris, tous comme les rats, étant des animaux extrêmement intelligents, elles parviennent parfois à s'en libérer, en particulier par des méthodes collaboratives (lorsqu'un animal est capturé, un autre vient faire "bascule" de l'extérieur pour lui permettre de sortir).
• Le poison permet de les tuer efficacement mais, même pour ceux qui n'ont pas de remords à exécuter ce mammifère, il présente des risques certains. Le sulfate de thallium est aujourd'hui abandonné (cancérigène pour l'homme), l'antu est excessivement toxique pour les animaux de compagnie et particulièrement les chiens, et est également presque abandonné. Les anti-coagulants (aujourd'hui des antagonistes de la vitamine K comme la coumarine) présentent également des risques pour les animaux de compagnie, en particulier les chats, même s'il est mis hors de leur portée; en effet, la coumarine ne tue que plusieurs jours après l'ingestion (c'est aussi un de ses avantages, puisque la stratégie du "goûteur" utilisé par les rats ne fonctionne pas avec la coumarine), mais le rat ou la souris ayant consommé le produit peut à son tour être mangé par votre chat, ce qui peut fort bien l'empoisonner (si vous voyez votre chat saigner, il faut l'emmener immédiatement chez le vétérinaire pour lui faire administrer de la vitamine K).
• Les pièges "traditionnels" à ressort (tapette, guillotine) sont souvent déjoués par les rongeurs, qui arrivent à se saisir de l'appât sans déclencher le piège.

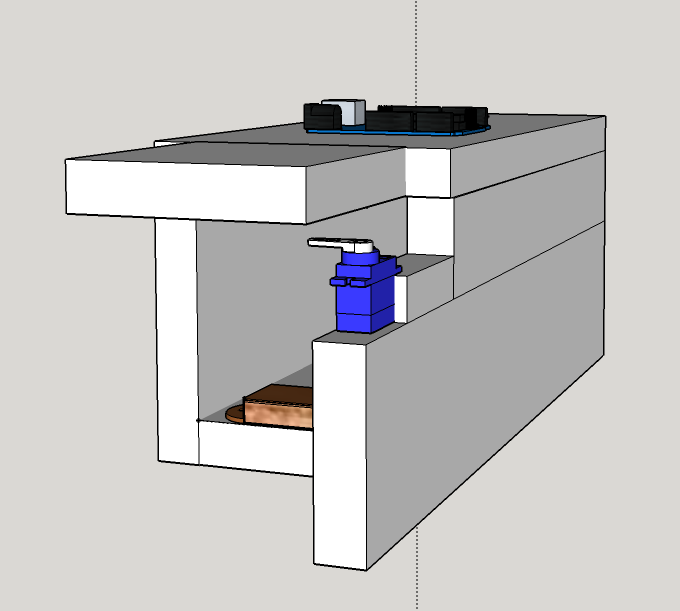

On ne peut malheureusement pas laisser les souris proliférer, quelle que soit la sympathie que l'on a pour elles, en raison des dégâts qu'elles occasionnent. D'où l'idée de fabriquer un piège infaillible et non léthal. Le schéma de construction est représenté ci-dessous:

Il est disponible ici (zippé) au format SketchUp (SketchUp est un produit de conception 3D dont il existe une version gratuite pour un usage personnel que vous pouvez télécharger ici). Le schéma SketchUp contient toutes les côtes et les vues 3D, et la réalisation ne demande que de découper des pièces rectangulaires en bois (agglo 18mm) et de les assembler avec des vis.

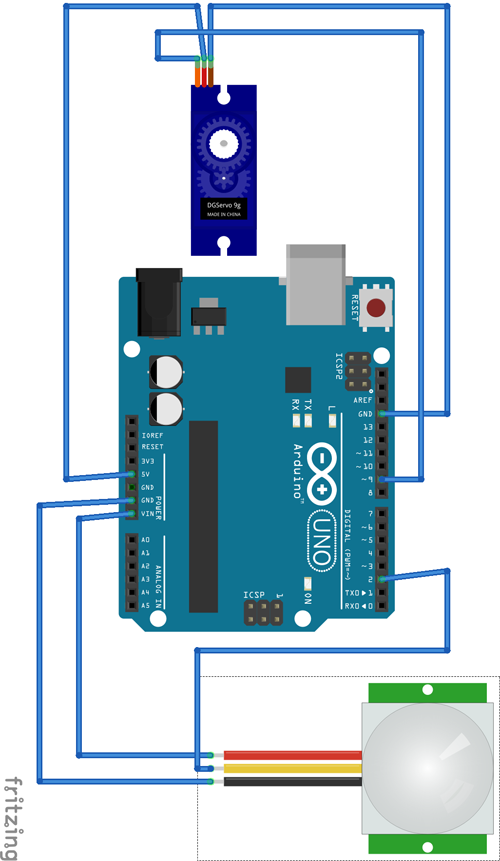

Sur le plan électronique, le système est basé sur un Arduino Uno R3, un servo 9g et un détecteur de mouvement très classique. Les liens ci-dessus permettent de les trouver facilement sur Amazon, le coût des trois pièces ne dépasse pas 10 euros. Le schéma de cablage est plus que simple (les schémas complets pour fritzing sont disponibles ici), et le montage ne demande aucune soudure, ni même plaque de test:

Le code pour l'Arduino est disponible ici en format ino, à utiliser évidemment avec l'IDE Arduino pour le télécharger sur le micro-contrôleur.

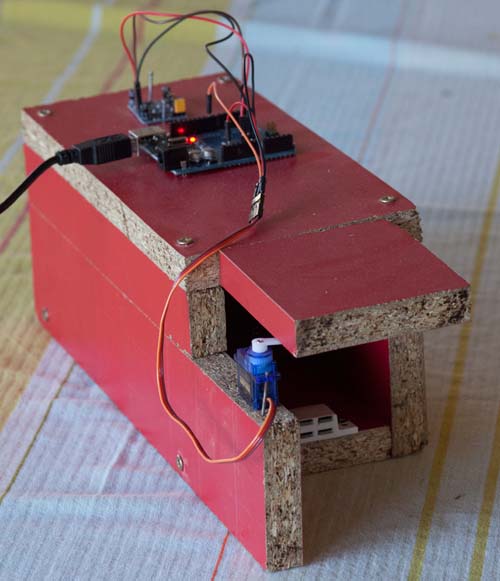

Le fonctionnement est plus que simple: après un appui sur le bouton reset , le servo se met en position parallèle, permettant de placer la porte en position ouverte, et se remet en position orthogonale au bout de 5s, ce qui permet de la laisser ouverte. Dès que le détecteur de mouvement envoie un signal sur la pinoche 2, elle déclenche une interruption qui fait passer le servo en position parallèle, provoquant le fermeture de la porte. La porte arrière permet de mettre facilement l'appat en place, ou de réaliser une démo comme sur la vidéo ci-dessous. Le piège peut être alimenté par un transformateur de téléphone portable (avec cable amovible), ou une pile 9V.

PS: je n'ai aucun intérêt financier dans les produits pointés ci-dessus. En particulier, si vous êtes novice en matière d'Arduino, je vous recommanderais plutôt d'acheter un véritable Arduino, et non une copie chinoise. Il est plus cher mais vous éviterez certains ennuis, comme l'utilisation par les clones d'UARTs non standards pour communiquer avec le PC, ce qui nécessite de trouver un driver adapté.
